Aris光譜儀是未來嵌入式光譜學的發展方向。它的精度既可媲美實驗室級儀器，體積又很小巧，極大地滿足了工業用戶對尺寸、價格和可靠性的要求。
憑借其高通量光學設計，Aris的靈敏度是該價格范圍內其他光譜儀的2至4倍。優化的雜散光抑制能夠測量更大的吸光度值。
Aris提供了無與倫比的靈活性，滿足了不同客戶對光譜儀的應用要求。它有五個標準波長范圍，可以使用大量可用的衍射光柵進行定制。20μm的默認入口狹縫是用戶可更換的，可以輕松更換以獲得更好的靈敏度。
標準配置包括兩個圖像傳感器中的一個（見下文），可根據要求提供更多選擇。強大的微控制器可以實現板載自動曝光、平均值、緩沖和光譜處理。此外，它能夠?qū)崿F(xiàn)特定應用的頻譜評估。
憑借在惡劣條件下的可靠性和緊湊的尺寸，Aris彌合了實驗室和現場光譜儀之間的差距。

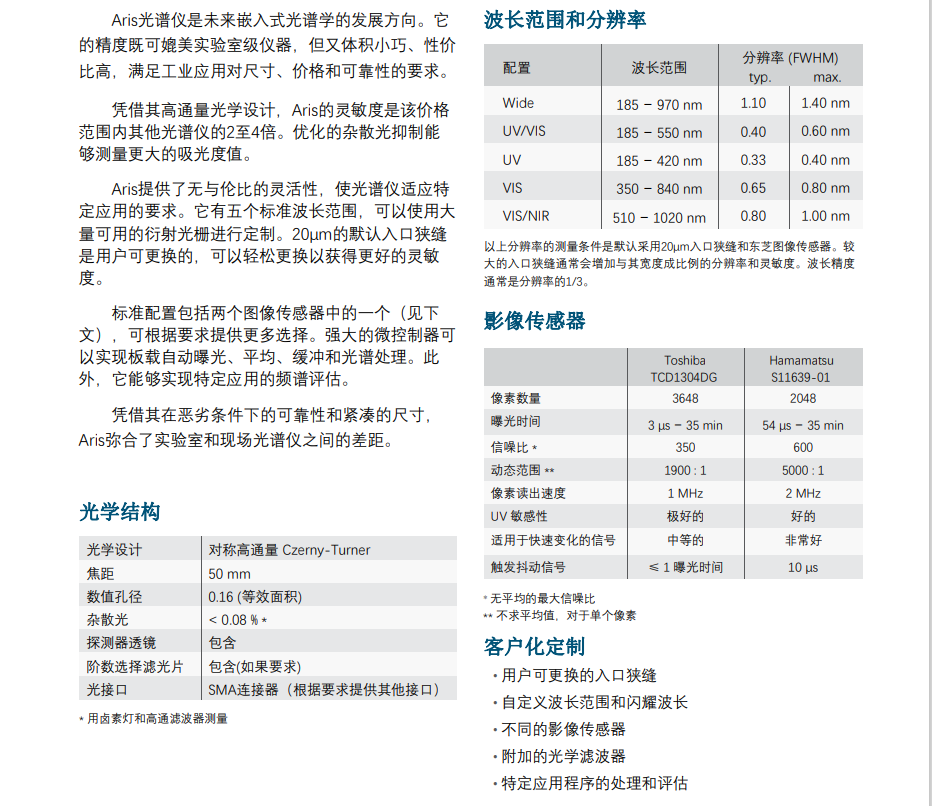

長范圍和分辨率
配置 | 波長范圍 | 分辨率 (FWHM) typ. max. | |
Wide | 185 ? 970 nm | 1.10 | 1.40 nm |
UV/VIS | 185 ? 550 nm | 0.40 | 0.60 nm |
UV | 185 ? 420 nm | 0.33 | 0.40 nm |
VIS | 350 ? 840 nm | 0.65 | 0.80 nm |
VIS/NIR | 510 ? 1020 nm | 0.80 | 1.00 nm |
以上分辨率的測量條件是默認采用20μm入口狹縫和東芝圖像傳感器。較大的入口狹縫通常會增加與其寬度成比例的分辨率和靈敏度。波長精度通常是分辨率的1/3。
影像傳感器
Toshiba TCD1304DG | Hamamatsu S11639-01 | |
像素?cái)?shù)量 | 3648 | 2048 |
曝光時間 | 3 μs ? 35 min | 54 μs ? 35 min |
信噪比 * | 350 | 600 |
動態范圍 ** | 1900 : 1 | 5000 : 1 |
像素讀出速度 | 1 MHz | 2 MHz |
UV 敏感性 | 極好的 | 好的 |
適用于快速變化的信號 | 中等的 | 非常好 |
觸發抖動信號 | ≤ 1 曝光時間 | 10 μs |
* 無平均的最大信噪比
** 不求平均值，對于單個像素
光學結構
光學設計 | 對稱高通量 Czerny-Turner |
焦距 | 50 mm |
數值孔徑 | 0.16 (等效面積) |
雜散光 | < 0.08 % * |
探測器透鏡 | 包含 |
階數選擇濾光片 | 包含(如果要求) |
光接口 | SMA連接器（根據要求提供其他接口） |
* 用鹵素?zé)艉透咄V波器測量
客戶化定制
? 用戶可更換的入口狹縫
? 自定義波長范圍和閃耀波長
? 不同的影像傳感器
? 附加的光學濾波器
? 特定應用程序的處理和評估

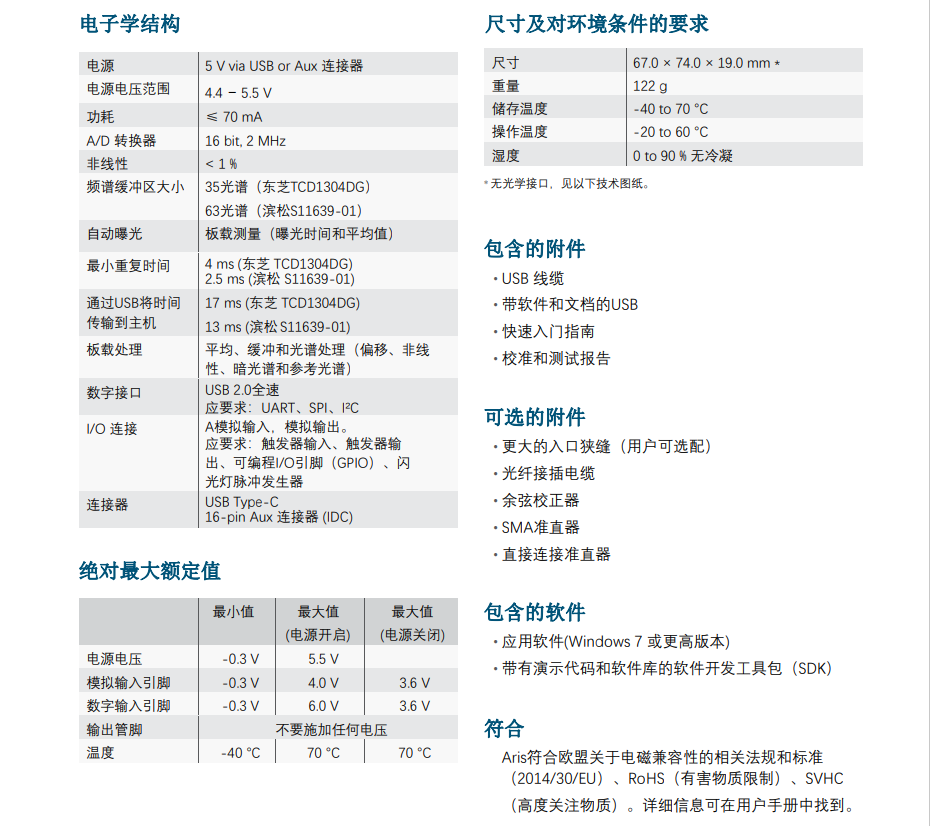

電子學結構
電源 | 5 V via USB or Aux 連接器 |
電源電壓范圍 | 4.4 ? 5.5 V |
功耗 | ≤ 70 mA |
A/D 轉換器 | 16 bit, 2 MHz |
非線性 | < 1 % |
頻譜緩沖區大小 | 35光譜（東芝TCD1304DG） 63光譜（濱松S11639-01） |
自動曝光 | 板載測量（曝光時間和平均值） |
最小重復時間 | 4 ms (東芝 TCD1304DG) 2.5 ms (濱松 S11639-01) |
通過USB將時間 | 17 ms (東芝 TCD1304DG) 13 ms (濱松 S11639-01) |
板載處理 | 平均、緩沖和光譜處理（偏移、非線性、暗光譜和參考光譜） |
數字接口 | USB 2.0全速 應要求：UART、SPI、I2C |
I/O 連接 | A模擬輸入，模擬輸出。 應要求：觸發器輸入、觸發器輸出、可編程I/O引腳（GPIO）、閃光燈脈沖發生器 |
連接器 | USB Type-C 16-pin Aux 連接器 (IDC) |
絕對最大額定值
最小值 | 最大值 (電源開啟) | 最大值 (電源關閉) | |
電源電壓 | -0.3 V | 5.5 V | |
模擬輸入引腳 | -0.3 V | 4.0 V | 3.6 V |
數字輸入引腳 | -0.3 V | 6.0 V | 3.6 V |
輸出管腳 | 不要施加任何電壓 | ||
溫度 | -40 °C | 70 °C | 70 °C |
尺寸、環境要求
尺寸 | 67.0 × 74.0 × 19.0 mm * |
重量 | 122 g |
儲存溫度 | -40 to 70 °C |
操作溫度 | -20 to 60 °C |
濕度 | 0 to 90 % 無冷凝 |
* 無光學接口，見技術圖紙。
包含的附件
? USB 線纜
? 帶軟件和文檔的USB
? 快速入門指南
? 校準和測試報告
可選的附件
? 更大的入口狹縫（用戶可選配）
? 光纖接插電纜
? 余弦校正器
? SMA準直器
? 直接連接準直器
包含的軟件
? 應用軟件(Windows 7 或更高版本)
? 帶有演示代碼和軟件庫的軟件開發工具包（SDK）
標準
Aris符合歐盟關于電磁兼容性的相關法規和標準（2014/30/EU）、RoHS（有害物質限制）、SVHC
（高度關注物質）。詳細信息可在用戶手冊中找到。

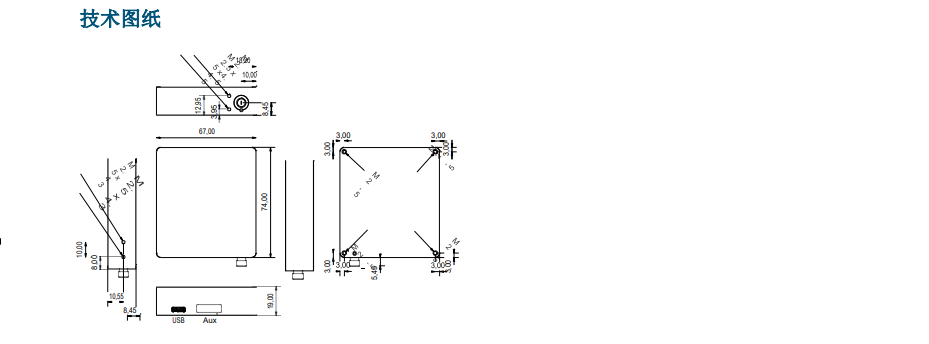

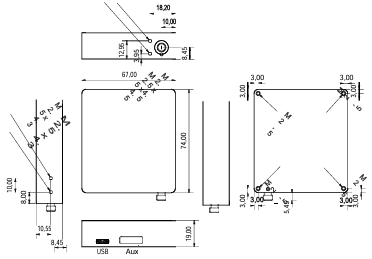

技術圖紙
